Friday, September 30, 2011

野狼改226CC變速箱齒比、終傳比數據公開


雖然說現在野狼能用的東西選擇性多了,甚至也有六檔模組可用了,不過還是看自己需求來搭配吧,密齒與疏齒各有長處;在此先給個觀念,不是什麼改個變速箱就可以馬力完全匹配什麼的,動力輸出主要是靠一次減速比(曲軸、離合器減速比)x二次減速比(副軸、後輪減速比)x變速箱減速比=終傳比。一切都有理論邏輯可以推算。


當初一次減速比是巨狼的(3.33),稍嫌過輕導致二次減速比調整彈性太小,最好的狀況可以找SL230的離合器(減速比3.07),二次減速比調整空間及終傳比細緻度會更好,不過要注意的是SL230、巨狼皆是比較新的CB系統,勢必修改。

配終傳比我是以排氣量相近的SL230的終傳比做參考基準,測試後再依狀況微調,而重點之一的變速箱我則重配3~5檔減速比,三檔、四檔我是用雲豹兩百的齒組,五檔則是使用勁的0.923;圖中的數據圖由左上至左下為原廠變速箱減速比及我自己配的減速比,右邊則是參考基準SL230的減速比,分別以改變二次減速比17/40、17/42、16/40。

以17/42為基準,減速比稍微輕於SL230,轉速稍高。
17/40就比較RV配置,適合在於道路騎乘,基本上用不太到五檔。
16/40算是比較介於中間數值的配置。
由此配置,五檔還是設定為加速檔而非巡弋檔。

※雲豹兩百四檔要加工,不直上。
※油泵驅動齒與曲軸驅動齒間繫稍大,噪音比較大。

當初為了配出比較好的終傳比,吃了不少苦頭,一天拆了三次引擎,一開始是連五檔都用雲豹兩百的(0.88)結果出來的結論是,超比太大變成完全的巡弋檔;主、副軸齒組不要混著亂搭,小心炸變速箱。

Wednesday, September 28, 2011

翻到過去未曾公開的圖片檔



回顧過去的車,看了看覺得有些地方可以改進,我覺的副車架可以在更簡單,最理想的狀態是整個砍掉角度改成圖一畫出來的側蓋那樣;曾經有人覺得加這側蓋不好看,不過個人認為加了側蓋後才能靠視覺上的延伸讓線條更順暢,雖然後期為了實驗做了個集器箱,不過視覺上的修正還是沒有家側蓋好;當初因為原本做的尾燈座太翹被開驗車單,所以後來變更設計加了APE的後土除,完全水平的樣式這樣說我翹牌我也沒轍了,不過我還是覺得不加後土除會比較簡單俐落點,其實很多目前車上使用的東西都是要弄上這台車的,可惜的是當時畢業必須搬回家,剛好引擎又需要分解整理,家裡沒有空間可以弄這些東西,只好拆賣了。

1967 DUCATI 350







Ducati早期單缸經典車款,就像是金龜車般,總令人有總不可抗拒的魅力,單缸Desmo引擎、化油器進汽聲、軸傳動的正時系統,發動運轉時的強烈鼓動感及引擎機件運轉所發出的噪音,卻是別具風味的呈現。

Tuesday, September 27, 2011

哇!難得一見的CB125S Cafe' Racer



常聽到有人說野狼架構太單薄,改起來不好看,從此案例來看可以明顯的了解何謂"事在人為",用心程度不同作品呈現出來的感覺就不同,充滿運動感的電鍍油箱搭配油箱約2/3比例的Solo set,側邊號碼牌及水平狀的GP Type短管,這些元素將視覺集中在中央,使引擎不會凸顯的很單薄,搭配tt100GP的胎紋,使整車的更具當代運動感。

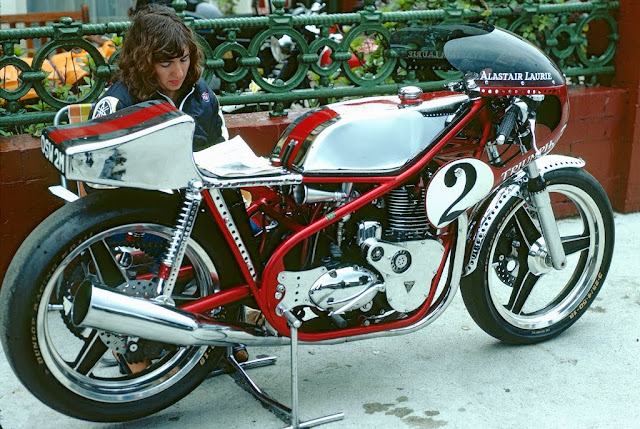

【Alastair Laurie】Bedboy專屬的sport bike!



彷彿置身於ACE Cafe',慢慢接近的狂暴綿密引擎聲,出現的是杯壞的極點的咖啡,精緻的電鍍件配上當代最強跑車子彈風罩、GP單座,立刻成為眾所矚目的焦點,為的是與車友間來場追求Ton的友誼賽,改車不只是藝術,更是生活中及個人品味的一種態度!

Monday, September 26, 2011

【FZR Project】Front Fairing



    FZR的車友應該都知道,FZR車殼設計真的是......很容易爆鎖點,頭罩的耳朵也是,十台車內就有七台耳朵是斷的,由於我當初買的車連頭罩都沒有,雖然說當初買車的計畫是要來杯咖啡,只是.....人的想法是會變的,所幸朋友剛好有一組頭罩用不到了因此贊助給我,不然大部份看到的頭罩都已經破到不能破,價錢卻標的高到不能高。
    破跟裂的地方就用FRP補跟長料,耳朵就先鎖上小風鏡在用油土朔型,再用FRP補料,補土那些吃力不討好的工作就交給烤漆師傅弄吧,不過送烤漆時被烤漆師傅念得要死,說ABS料用ABS補就好了,這樣打底工作很難處理,沒辦法呀~畢竟比較熟悉FRP的用法。

TL1000 by FOH Cycle Fabrication








photo by: FOH Cycle Fabrication



以運動車款來詮釋Cafe'主題,也許有人會覺得很奇怪,不過以Cafe'的文化,性能絕對是不可或缺的元素 ;FOH Cycle Fabrication的作品擅長在於材質肌理、色彩及濃厚的Street味,像是Cabbon原色與彩繪間的搭配、引擎與車架間特殊色的呼應,更讓作品具生命感而不只是單純的工業產品,就像是蘋果的產品強調的是科技與人的互動,而非強調卓越的技術。




YAMAHA XT650 by FOH Cycle Fabrication








近期的Street Bike逐漸出現了滑胎車的元素,鬼面罩、粗把、翹土除等,加上運動感十足、帶點美式肌肉線條的油箱配上GP type單座、編織車架及大面積水箱,配上Carbon肌理、恨天高的排氣管,造型上叛逆的了極點!不過比較特別的是前後框不同造型的配置,能處理的不讓人覺得有拼裝感確實花了不少心思在造型協調上;而車架鋼管造型、配色上也特別呼應了水箱、引擎,就如生物的心臟般,增加了作品的生命感。





Sunday, September 25, 2011

【Ducati350】Cafe' racer supermono









可說是杯極端極簡的咖啡,細長油箱搭配單座墊,主要的副車架也極緻簡化,使視覺上不會令單缸引擎太過單薄,完全凸顯出機械與零件之間的美感及對話,是國產車直得借鏡的改裝方向。


Saturday, September 24, 2011

設計.....始終來自於人性

有沒有.......屌面人的呢?





暴力美學


第一次看到這台Vespa令我如此驚豔,原來Vespa也可以如此潑辣、狂野;由此可知一台漂亮好車在於人的用心程度,回頭想,非得要Ducati或是大衛兒子才能與狂野沾上邊?我們很容易就陷入迷思,XXX應該長這樣才對、這樣做是錯的、這樣弄不倫不類,由此開始不管什麼事情就為自己畫地自限,創意就此埋入亂葬崗,有時該堅持自己的理念,畢竟別人提供的只是他的經驗而不是你的,他辦不到的事情不表示你也一定辦不到。

Moto Guzzi MGS02

Lca1所設計的概念車,比以往的GUZZI車系更具運動感,簡單的半罩設計,及外露GUZZI招牌縱列V型引擎,勾勒出簡單俐落的線條卻極致發揮機械美感。

【單缸魂r】Drake McElroy's CR250R



在過去一直很喜歡單缸的性能引擎,原因就是要從最基本的架構榨出動力,需要花費的心思就越多,一直在思考若是Super mono加上Cafe'的元素會有怎樣的火花;確實過不久後國外就有不少玩家實踐,利用SUPERMOTO強悍的引擎、輕盈可靠的車架懸吊、加上極簡的造型,增加了不少趣味性。

Norton MANX Project

這張MANX的設計圖也有一段時間了,而且我也忘了作者是誰了.......
算是啟蒙我改裝概念的其中一張圖,過去的事物該如何用新的元素、視野、概念來詮釋卻又不失原本事物本身的文化背景,確實是值得我們思考的。

Thursday, September 22, 2011

Radical Ducati 最新力作900TT








Radical Ducati新作品依舊令人眼睛為之一亮,以92年900ss為基礎發想,流用TZ250 GP的單座及整流罩重新詮釋TT這輛車,造型上少了原車的厚重感、看起來更俐落順暢,帶點Cafe' Racer經典又叛逆的精神,並且凸顯出機械結構美學。
